--罗意斯(Noyes) OTDR--罗意斯(AFL/Noyes) M700 OTDR

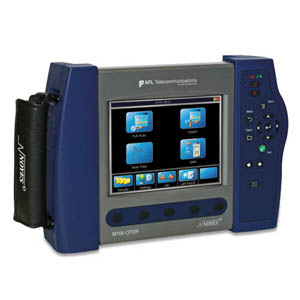

罗意斯(AFL/Noyes) M700 OTDR

品牌:

AFL/Noyes

型号:

M700

保修:

对于保修的详细信息联系我们

价格:

￥.00

简介:

功能

罗意斯推出最新M700 型号小巧，多功能，单模OTDR，这仪器已结合可见光故障探测器(VFL)和光功率表(OPM) ，能在同一时间可显示出3个波长，因此这款较大轻触式屏幕更加适合户内和户外操作。

M700 OTDR设有实时，全自动，专业（手动）状态，精确事件分析，双波长测试，文件命名和工作设定等功能。除此之外M700的事件分析，更可选择合格/不合格的输入数值，和很小数值差别提示，指定数值的设定可令操作员注意到测试是否失败或事件是否是很小的差别。如采用LSA 光损耗方法测试，事件有可能自动增加或取消。

有一千条以上的OTDR和OPM测试结果可存储在仪器之内或存储於配备的USB内，这些测试结果可以经USB电线传送到一部电脑内作检视，打印和分析之用，而视窗软件是随仪器附送。已存储的一根光纤起点和末端的OPM光损耗数值可显示在一个表格内作为评估和比较之用。

由於M700可测试短盲区，动态范围是38dB和8小时以上的电池寿命，所以M700是一台完善的光纤测试仪。

特点:
● 38/36dB动态范围@ 1310/1550nm
● LSA测试量度法和专业状态时可操作手动事件
● OTDR数据被存储在(GR-196).SOR文件格式中
● OPM可存储数据和同一时间显示3个波长
● 光功率表(OPM)和可见光故障探测器(VFL)
● 不需用工具更换适配器(ST/SC/FC)
● Bellcore (GR-196),SOR文件格式
● 2个USB插入设置
● USB驱动器和（视窗）软件

详细介绍

OTDR 规格
发射极类型	激光
安全等级	1级（FDA 21 CFR1040.0 和1040.11）
中心波长	1310／1550 nm
动态范围（SNR＝1）	38／36 dB （1310／1550nm）
事件盲区	0.9 m
衰减盲区	5.5 m
脉冲宽度	5，10，30，100，300 ns，1，3，10，20 μs
范围	250 m 到256 km
数据点	可达64,000
数据点间距	0.25 m (距离≤4 km) 0.5 m (距离＝8 km) 距离／数据点数目 (距离≥16 km)
群折射率（GIR）	1.4000 到1.6000
距离不确定性	±（1+0.0005% x 距离 + 数据点间距）
曲线文件格式	Bellcore GR－196 版本1.1
曲线文件存贮介质	内部闪存 USB 盘直接从OTDR下载到PC
曲线文件存贮容量	内部1000 个光纤测试数据
数据传输到PC	USB盘
OTDR 模式	全自动、实时、专家
易换接头	可清洁SC／ST／FC／LC

常规
尺寸	27.4 x 19.3 x 7.1 cm (10.8 x 7.6 x 2.8 in)
重量	2.3 Kg (5lb)
操作温度	-10 到 +50 °C，0 到90％ RH
存贮温度	-20 到 +60 °C，0 到90％ RH
功率	可充电锂电池或AC电源适配器
电池寿命	超过8 小时连续OTDR 测试
充电时间	4小时
显示屏幕	彩色，透反6.5 英寸（16.51cm）

光功率计规格
校准波长	850，980，1310，1490，1550，1625nm （可同时显示多至3 个波长）
检测器类型	Filtered InGaAs
测量范围（dBm）	+26 到 -50 dBm
精确度	±0.25
测量单位	dB, dBm, mW
波长识别	是
基准设置	是
数据存贮	是
蜂音检测	270Hz，330Hz，1KHz，2KHz

可视故障定位仪规格
发射极类型	激光
安全等级	IIFDA21 CFR 1040.10&1040.11; IEC 825-1:1993, EN60825-1: 1994
波长	650 nm
输出功率	0.8 mw
