罗意斯(AFL/Noyes) OFL280 FlexTester OTDR

品牌:

AFL/Noyes

型号:

OFL280

保修:

对于保修的详细信息联系我们

价格:

￥.00

简介:

功能

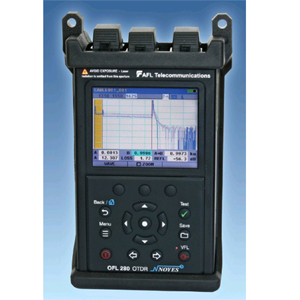

OFL280 FlexTester 多功能 OTDR 和损耗测试仪

罗意斯OFL280 FlexTester 提供无以比拟的光纤测试功能，并且操作简单，轻便易携。所有OFL280 FlexTester的型号都配置1310/1550 nm OTDR，支持PON测试功能，光功率计，1310/1550nm光源和可视故障定位仪。

对多数用户来说，双波长OFL280-100提供了理想的性价比，测试1310和1550nm通常满足点对点和FTTx PON网络光纤测试需求。三波长OFL280-101 和OFL280-102 型号还支持1625nm 或1490nm。测试1490nm允许用户验证FTTx PON网络。带滤波的三波长OFL280-103可以用1310/1550nm波长测试暗纤，也可用1625 nm波长测试在线的FTTx网络，并且测量FTTx网络在1490/1550nm上的光功率。

OFL280 FlexTester用户操作界面简单，OTDR的测试结果可以
按业界标准的SOR格式保存，在PC上查看，打印，分析和处理。

特点
• 耐用，手持，轻便
• 0.8 m 事件盲区，3.5 m 衰减盲区
• 34 dB 动态范围
• 快速的实时OTDR 模式
• 内部存储>1000 OTDR 曲线
• 高对比度显示屏，在阳光直射下清晰明亮
• 通过USB接口转存测试结果到PC
• 锂电池提供10小时操作时间，高速充电
• 快速启动< 5 秒
• 简单易学

应用
• PON OTDR - PON网络建设期间用于网络验证
• 在线OTDR - FTTx网络业务开启和维护
• 自动OTDR - 点到点光纤测试
• 专家OTDR - 全功能OTDR测试
• 实时OTDR - 错误定位，熔接点确认，连接头检查
• 尾端定位- 快速确定断点和光纤长度
• 光功率计- 测量光功率和光纤损耗
• 激光光源- 测量端到端的损耗或用音频特性追踪光纤
• 红光光源- 红光源可用可是故障定位，以查找光纤断

详细介绍

OFL280 型号特点和应用

特性	OFL280 型号
特性	-100	-101	-102	-103
和罗意斯的光功率计和光源相兼容，可识别音频和波长ID	●	●	●	●
和罗意斯的光纤识别器相兼容	●	●	●	●
内置光功率计	●	●	●	●
内置故障定位仪	●	●	●	●
1310 nm – OTDR, PON OTDR, 光源(CW, 波长ID, 音频)	●	●	●	●
1550 nm – OTDR, PON OTDR, 光源 (CW, 波长ID, 音频)	●	●	●	●
1490 nm – OTDR, PON OTDR, 光源 (CW, 波长ID, 音频)			●
1625 nm – OTDR, PON OTDR		●		●
1625 nm – FTTx 在线光纤OTDR				●
1490/1550 nm – FTTx PON 功率计				●

光纤测试应用	OFL280 型号
光纤测试应用	-100	-101	-102	-103
点到点光网络建设和故障定位：光纤损耗，熔接和连接损耗及反射，故障点	●	●	●	●
FTTx PON 网络建设：光纤损耗，分光器损耗和反射，熔接和连接损耗及反射，故障点	●	●	●	●
FTTx 光网络故障定位- 暗纤：定位光缆断点，熔接断点，坏的连接	●	●	●	●
FTTx 光网络故障定位- 在线光纤：定位边际故障，如宏弯，差的熔接，高损耗连接，水侵入引起的高损耗光纤段				●
FTTx 业务调试：在ONT验证网络功率，定位客户端光缆故障				●

OTDR
发射极类型	激光
安全等级	Class I FDA 21 CFR 1040.10, 1040.11，
光纤类型	单模
波长	1310/1490/1550/1625 nm
波长偏差	±20/±20/±20/±10 nm
动态范围 (SNR=1)	34/32/32/30 dB
事件盲区	0.8 米
衰减盲区@ 5ns	3.5 米
脉冲宽度	5，10，30，100，300 ns， 1，3，10 μs
范围设置	250 米到 240 公里
数据点	> 32，000
数据点间距	5厘米(<=1.5公里), 范围/30000 (>1.5公里)
群折射率 (GIR)	1.4000 到 1.6000
距离不确定性	±(1+ 0.005% x 距离 + 数据点间距)
曲线文件格式	Bellcore GR-196版本 1.1
曲线文件存贮	内部存贮 (>1000 条曲线)
数据传输到PC	USB 连接线
OTDR 测试模式	全自动，快速端点定位，专家，实时

订购信息

型号	波长和功能	说明
OFL280-100	1310, 1550nm	双波长OTDR, 点到点损耗测试, PON 应用
OFL280-101	1310, 1550, 1625nm	双波长OTDR, 点到点损耗测试, PON 应用, 测试1625 nm
OFL280-102	1310, 1490, 1550nm	双波长OTDR, 点到点损耗测试, PON 应用, 测试1490 nm, FTTx 下行数据
OFL280-103	1310, 1550, 1625nm, 在线光纤滤波, PON功率计	双波长OTDR, 点到点损耗测试, PON 应用, 测试暗纤, 测试FTTx在线光纤, 测试PON网络下行1490/1550 nm 功率

注: 所有OFL280 FlexTester 型号包括便携包，(1) SC 和 (1) FC 适配头用于OTDR/OLS 接口，(1) 2.5 mm通用适配头用于OPM接口, (1) 2.5 mm 通用适配头用于VFL接口, USB连线用于和PC连接, 以及 AC电源适配器。

光纤测试环，用作发射或接收光纤

型号	配置	光纤类型	光纤长度
FR1-SM-150-y1-y2	标准, 单纤	单模	150 m (492 ft)
FR1-SM-500-y1-y2	标准, 单纤	单模	500 m (1640 ft)
FR1-SM-1000-y1-y2	标准, 单纤	单模	1000 m (3280 ft)

y1, y2 — 适配头: ST, SC, ASC (angled SC), FC, AFC (angled FC), LC

接头型号	描述
2900-50-0002MR	FC 适配头, OTDR/OLS 接口
2900-50-0003MR	SC 适配头, OTDR/OLS 接口
2900-50-0004MR	ST 适配头, OTDR/OLS 接口
2900-50-0006MR	LC 适配头, OTDR/OLS 接口
2900-52-0001MR	FC 适配头, OPM 接口
2900-52-0002MR	SC 适配头, OPM 接口
2900-52-0003MR	ST 适配头, OPM 接口
2900-52-0004MR	LC 适配头, OPM 接口
2900-52-0005MR	2.5mm 通用适配头, OPM 接口
2900-52-0006MR	1.25mm 通用适配头, OPM 接口
2900-53-0001MR	2.5mm 通用适配头, VFL 接口
2900-53-0002MR	1.25mm 通用适配头, VFL 接口
8800-00-0072PR	通用灰尘盖, UCI接口
