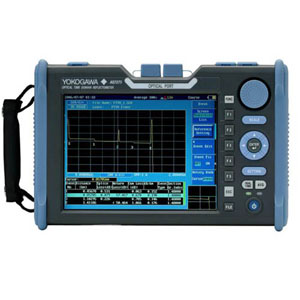

横河 AQ7275系列 OTDR

品牌:

Yokogawa

型号:

AQ7275

保修:

对于保修的详细信息联系我们

价格:

￥35,000.00

数量:

简介:

功能

Yokogawa AQ7275系列OTDR广泛地应用于光网络的安装和维护，具有丰富的OTDR模块以及光源/光功率计选件。其先进，快速，操作简单，精度高等优点让您更快地了解光纤线路上的烦

主要特点:
● 世界最小的盲区：0.8m，衰减盲区也仅为7m，可满足FTTX与接入网的测
   量要求
● 高亮度、高清晰度的彩色LCD屏幕，屏幕尺寸高达8.4英寸，屏幕底色可
   自行更改
● 动态范围广，从30dB到45dB都有对应的模块可以选择
● 启动时间小于10s，到达现场即可快速测量，还可支持休眠开机模式，
   不仅省电，而且启动时间更短
● 标准配置带有稳定光源，光功率计和大容量锂电池，还可支持添加选件
   ，如亚光纤、可见光源、以太网口及打印机等
● 具有探测光信号与告警功能
● 支持中文菜单
● 具有全自动模式、手动模式以及测量向导模式，操作极其简单
● 可通过预设的测量程序进行自动测量
● 可利用OTDR检查连接状态，查找失效事件，可与参考波形进行比较测量
● 带有2个USB接口，内存大，可存储1000条波形

详细介绍

技术指标

主机

显示		8.4英寸彩色TFT(640×480点)
横轴	采样分辨率	5cm,10cm,20cm,50cm,1m,2m,4m,8m,16m,32m
	采样点数	Max.50,000
	读取分辨率	Min.1cm
	群折射率设置	1.30000至1.79999步长0.00001
	距离单位	Km,Kf,Miles
	偏移误差	+1m
	刻度误差	量程×2×10-5
	采样误差	+1m采样分辨率
纵轴	显示刻度	0.2dB/div,0.5dB/div,1dB/div,2dB/div,5dB/div,7.5dB/div
	读取分辨率	Max.0.001dB
	损耗测量精度	+0.05dB/dB
距离测量功能		以八位数显示任何两个给定点的相对单程距离
损耗测量功能		显示单程损耗，最大5位数，步长0.001dB
损耗测量功能		平均损耗、接头损耗、熔接损耗、波形上两个给定点的区间损耗
回波损耗测量功能		测量机械连接器，整个区间及部分区间的回波损耗
曲线分析功能		多曲线分析，双向波形分析，波形求差分析,分段分析
存储器	内部存储器	128M，至少存储1000条曲线，全中文文件名
接口	USB(热插拔)	2个USB接口，遵循USB1.1标准,可接移动硬盘、pc、打印机
文件格式		读：SOR,TRD,TRB,SET(AQ7270/7275) 写：SOR,SET,CSV,BMP,JPG,PNG
电源	AC 适配器	AC 100-240V,50~60Hz, max.70W
电源	电池	工作时间:约6小时，充电时间:小于5小时
环境条件	工作温度	0 to +45oC(充电时:0 to 35oC)
	存储温度	-20 to +60oC
	相对湿度	85%或更少(无凝水)
尺寸/重量		287×182×75mm /2.8kg
附件		电池,背带,交流适配器，操作说明书（各一份）

OTDR模块

型号	波长	动态范围	事件盲区(m)	衰减盲区(m)	备注	应用领域/ 目标市场
735031	1650nm	30dB	0.8	12	1 port, SM, Filter	城域网、接入网和FTTH(1650nm用于对线路的在线测量)1625nm:维护和监视波长
735032	1310/1550nm	36/34dB 37/35dB(typ)	0.8	7/8	1 port, SM	城域网、接入网和FTTH
735033	1310/1550nm	40/38dB	0.8	7/8	1 port, SM (Hi-DR)	城域网和主干线
735034	1310/1550nm	43/41dB 45/43dB(typ)	0.8	7/8	1 port, SM (Hi-DR)	城域网和主干线(更远距离)
735035	1310/1490/1550nm	34/30/32dB	0.8	7/8/8	1 port, SM	接入网和FTTH/PON测试1310nm:用户端发送数据波长1490nm:下行客户的影响数据波长
735036	1310/1550/1625nm	40/38/33dB	0.8	7/8/12	1 port,SM, Filter(1625nm)	城域网和主干线1625nm:维护和监视波长;微弯曲测试,可用于传感
735037	1310/1550/1650nm	34/32/30dB	0.8	7/8/12	2 port, SM, Filter(1650nm)	城域网、主干线和FTTH(1620nm用于对线路的测量)
735038	1310/1550/1625nm	40/38/36dB	0.8	7/8/12	1 port, SM (Hi-DR)	城域网和主干线1625nm:维护和监视波长;微弯曲测试,
735041	850/1300nm (MM)	22.5/24dB	1	7/10	22.5/24dB	测量LAN、FTTH和接入网
735041	1310/1550nm (SM)	40/38dB	0.8	7/8	40/38dB	测量LAN、FTTH和接入网

仿真软件
AQ7932仿真软件
支持AQ7275、AQ7270、AQ7260的测量数据，可以通过PC来对曲线进行分析、编辑以及生成和打印报告。
