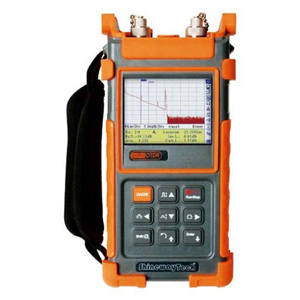

其与传统OTDR相比,尺寸更加小巧,操作更为简洁,独特的热键功能使事件的浏览和分析更加快捷;功能齐全,全面满足单模(1310nm/1550nm)、多模(850/1300nm)光纤测试应用需求,支持平均/实时双测量模式;其多功能背包亦充分考虑到了野外作业和实验室测试的操作方便,可充分满足不同用户和各种现场测试需求,使其成为目前发展迅速的农话网、城域网和FTTx光纤施工、认证、例检、抢修和维护中的首选工具。
• 理想的LAN/WAN/FTTx 认证&故障解决工具
• 覆盖光纤测试应用:
SM:1310/1490/1550/1625nm(带有滤波器),最大38dB
MM:850/1300nm, 18/22dB
• FTTx网络在线测试&串通分路器测试
• 型号:S16C/N(1625nm波长 带有滤波器)
• 高效人机界面,掌上型&轻量化设计(仅重1kg)
• 配置可见光源
• 快速启动 <5 秒
• 独特的热键设计模式:按键操作集成热键功能,快捷定位及分析事件点
• RS232/USB 数据接口
• Bellcore文件格式 (.sor)
• TraceManager软件:轻松实现批量编辑、打印,以及单页多迹线打印功能
• 优化的供电设计:确保内置的NiMH充电电池,一次充电可支持8小时测量
• 防尘、防震设计 (2m drop test)
• CE, FCC, FDA 认证
开机启动时间小于5秒
palmOTDR/N系列的开机时间非常短,从开启电源到进入界面并启动测试只需要不到5秒的时间,用户无需等待更长时间。
在线光信号检查功能
如果被测光纤中存在通信光信号,OTDR是不能得到测试结果的,并且OTDR所发出的高功率脉冲光信号可能会损坏被测光纤所连接网络设备(如SDH/WDM/PON)中正在工作的接收器或其他器件,也有可能会导致自身器件的损坏。palmOTDR系列具备对在线通信光信号的检查功能,在发出测试脉冲前,先检查所测试光纤中是否有在线的通信光信号存在并且显示检查结果,如果有在线的通信光信号存在则显示提示信息并停止测试。这项功能可有效保护测试仪表和通信设备。
OTDR TraceManager 仿真软件
基于Windows PC机的软件可以在PC机上对测试迹线进行分析/编辑,也可根据用户需求生成不同形式的测试报告
●可浏览和分析所测试迹线文件;
●Bellcore文件存储格式;
●显示迹线,光纤事件,分析信息,
●测试参数等数据;
●单页单迹线或单页多迹线可选打印模式
●批量修改和批量打印功能
●波形差异对比功能
在仿真模式中,可在同一窗口同时打开多个波形,波形间的差异在同一窗口显示出来,可以更容易地比较诸如光纤老化原因所造成的参数改变。
