型号 |

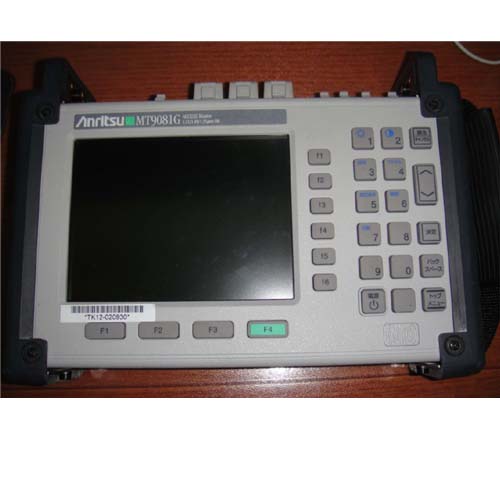

MT9081D/D1 |
MT9081G/G1 |
|
波长 |
1310/1550±30nm |
1310/1490/1550±30nm |
|
测试光纤 |
10/125um单模光纤（ITU-T G.652） |
|
光连接器 |
FC，SC，DIN，HMS-10/A，ST，LC（可替换，PC型） |
|
距离范围 |
0.5，1，2.5，5，10，25，50，100，200km |
|
脉冲宽度 |
3ns,10ns,20ns,50ns,100ns,200ns,500ns,1us,2us,4us,10us,20us |
|
动 态 范 围
(S/N=1) |
38dB(1.3μm)
36.5dB(155μm) |
36dB(1.31μm)
34.5dB(1.49μm)
34.5dB(155μm) |
|
盲区 |
≤7.0m(1.13μm)
≤8.0m(1.55μm) |
≤8.0m(1.31μm)
≤9.0m(1.49μm)
≤9.0m(1.55μm) |
|
盲区（背向散射光 （IOR=1.500000） |
≤5.0m(1.13μm)
≤5.5m(1.55μm) |
≤6.0m(1.31μm)
≤6.5m(1.49μm)
≤6.5m(1.55μm) |
|
盲区*8
（菲 尔反射） |
≤1m
≤0.8（典型值） |
|
采样点 |
0.05 to 40 m |
|
距离测试精度 |
±1m ±3×测试距离×10-5标识分辨率（不包括由光纤IOR引起的不确定性） |
|
损耗测试精度 |
±0.05dB/dB或±0.1dB（取大值） |
|
用于光缆纤芯测试的光源功能 |
使用光纤：单模光纤（ITU-T G.652），PC型
光连接器：与OTDR共用（同一端口）
激光器类型：FP-LD
中心波长：1310±30nm(MT9081A/AI/D/DI/F/FI/G/G1)
1550±30mn(MT9081IB/D/DI/E/DI/F/FI/G/G1)
1490±30mn(MT9081G/G1)
1650±5nm(MT9081C/CI/E/EI/F/FI)
输入功率：≥-5dBm |
|
光功率计 |
使用光纤：单缆光纤（ITU-T G652）
波长设置：MT9081A/A1B/B/D/D1（1310/1550nm端口）：1310/1550/1625/1650nm
光连接器：与OTDR共用（同一端口）
光功率范围：-50 to-5 dBm峰值）
最大额定输入功率：+10 dBm
测量精度：±6.5%（-20dBm,连续光，23℃±2℃,调"0"后，1550nm波长） |
|
显示 |
6.4英寸彩色，TFT-LCD（MT9081X,640×480,带背光，透明） |
|

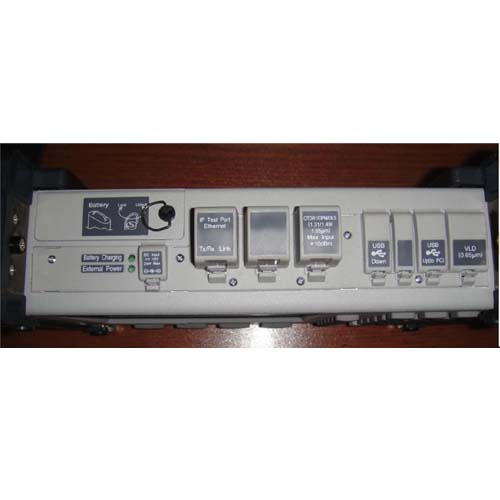

接口 |
USB1.1 |
|
电池工作时间 |
连续运行：6.5小时（单色LCD，典型值），5小时（彩色LCD，典型值） |
|
电池充电时间 |
≤3小时 |
|
体积和重量 |
277（W）×199（H）×80（D）mm , ≤2.9kg |
