技术指标（25°C 时的典型值）
通用技术指标
|
平台 |
描述 |
|
显示屏 |
8 英寸 TFT 彩色触摸屏,LCD 800x600（可选高清屏） |
|
I/O 接口 |
2 个 USB 2.0 端口
1 个微型 USB 2.0 端口
RJ45 LAN 10/100/1000 Mbps
1 个 RS422 接口
内置蓝牙（可选）
内置 WiFi 802.11 b/g/n（可选）
1 个音频插孔
1 个小型 SD 接口 |
|
内部存储器 |
2GB（128MB 用于存储） |
|
电源 |
|
电池类型 |
标准可拆卸锂离子电池 |
|
交流/直流适配器 |
输入 100–240 V，50–60 Hz，
输出 19 V DC/4.7 A |
|
尺寸 |
|
带一个 6100 模块承载架和电池的主机（长x高x宽） |
290 x 188 x 97 毫米（11.5 x 7.4 x 3.8 英寸） |
|
重量 |
|
仅主机（无电池和模块） |
2.4 千克 （5.3 磅） |
|
带一个 6100 模块承载架和电池的主机 |
3.4 千克 （7.5 磅） |
|
环境 |
|
工作温度范围（无选件） |
–20 至 +50°C （–4 至 122°F） |
|
工作温度范围（带所有选件） |
0 至 +40°C （32 至 104°F） |
|
存储温度 |
–20 至 +60°C （–4 至 140°F） |
|
湿度 |
0 至 95% 无结露 |
|
基本装置光接口（可选） |
|
功率计1 |
|
校准波长 |
850、1310、1490、1550、1625 nm |
|
波长范围 |
800 至 1650（增量为 1 nm） |
|
精度2 |
±0.2 dB |
|
量程3 |
+10 至 –60 dBm |
|
最大分辨率 |
0.01 dB/0.01 nW |
|
连接器类型 |
通用推/拉 (UPP) |
|
光话机 |
|
动态范围 |
45 dB |
|
功能 |
电话、数据传输 |
|
激光等级 |
1 级 |
|
连接器类型 |
通用推/拉 (UPP) |
|
可视故障定位仪 (VFL) |
|
波长 |
650 nm |
|
发射模式 |
CW，1 Hz |
|
激光等级 |
2 级，符合标准EN60825-1 和 FDA21 CFR Part 1040.10 |
1. 温度 25°C 时，稳定 20 分钟后和调零后
2. 在校准波长下（1650 nm 除外）
3. –45 dBm（从 800 至 1650 nm）
OTDR模块技术指标
EVO_B、C、D系列：
•激光安全等级： 21 CFR Class1
•距离单位：km ，英尺，英里
•折射率范围： 1,30000－1,70000nm；步长 0,00001
•采样点： 256,000
•距离范围： 0.5km 到320km
•距离显示分辨率： 1cm
•标识分辨率：最小1cm
•采样分辨率： 4cm
•距离精度：±0.75m ±采样分辨率±1 x 10-5 x 距离(不包括群折射率不确定度)
•衰减测量模式：自动、手动、 2 点、 5 点、 LSA
•显示范围： 1.25dB-55dB
•衰减显示分辨率：0.001dB
•标识分辨率：最小0.001dB
•衰减线性度： ± 0.03dB/dB
•反射精度： ±2dB
•门限值： 0.01－5.99 dB；步长：0.01 dB
•存储格式： Bellcore/Telcordia 兼容 Version 1.1 和 Version 2.0
EVO_AV系列：
•光接口： PC 插芯，FC、SC适配器（ST和DIN可选）
•激光安全等级： (21 CFR) Class 1
•距离单位：km，m，feet，miles，inches
•折射率范围：1.300000 to 1.700000 ，步长 0.00001
•采样点数量：256,000
•距离测量：自动或双光标
•距离范围：0.05 to 10 km
•标识分辨率：1 cm
•采样分辨率：2 cm
•距离精度：±0.1 m ±采样分辨率±1 x 10−5 x 距离(不包括群折射率不确定度)
•衰减测量
•模式：自动、手动、2点、5点和LSA
•显示分辨率： 0.001 dB
•标识分辨率： 0.001 dB
•线性度： ±0.05 dB/dB
•门限： 0.01 to 1.99 dB，0.01 dB步长
•反射/ORL测量
•反射精度： ±2 dB
•显示分辨率： 0.01 dB
•门限： −11 to −99 dB，1 dB 步长
•RDZ-SLM OTDR 应用
•中心波长1：850 +10/−30 nm
•动态范围2： 16 dB
•脉冲宽度：1 ns
•事件盲区3： 0.2 m
•衰减盲区4： 0.4 m
•专家OTDR 应用
•中心波长1： 850 +10/−30 nm; 1300 ±20 nm
•动态范围2： 24/24 dB
•脉冲宽度： 1 ns to 50 ns
•事件盲区3： 0.2/0.25 m
•衰减盲区4： 1.5/2.1 m
1.激光器在25°C ，测量10 μs。
2.从光纤起始电平到RMS（SNR=1）噪声电平，30秒平均时间，最大脉冲宽度。
3.反射峰下降1.5dB，使用最小脉宽。
4.距离线性回归0.5dB，反射峰高度-35dB，使用最小脉宽。
连续波光源（与OTDR同一接口）：（标准配置）
| |
8100B |
8100C |
8100D |
|
波长 |
1310nm、1550nm、1625nm |
1310nm、1490nm、1550nm、1625nm |
1310nm、1550nm、1625nm |
|
输出功率 |
-3.5dBm |
-3.5dBm |
0dBm |
|
稳定度 |
﹤±0.1dB（25℃，1小时） |
|
输出模式 |
CW、270Hz、330Hz、1kHz、2kHz、TWINtest |
光功率计（与OTDR同一接口）：（标准配置）
| |
8100B |
8100C |
8100D |
|
校准波长 |
1310nm、1490nm、1550nm、1625nm |
|
功率范围 |
-3 到 -55dBm |
-3 到 -55dBm |
-5 到 -55dBm |
|
精度 |
±0.5dB（在-30dBm时） |
订货信息
基本平台

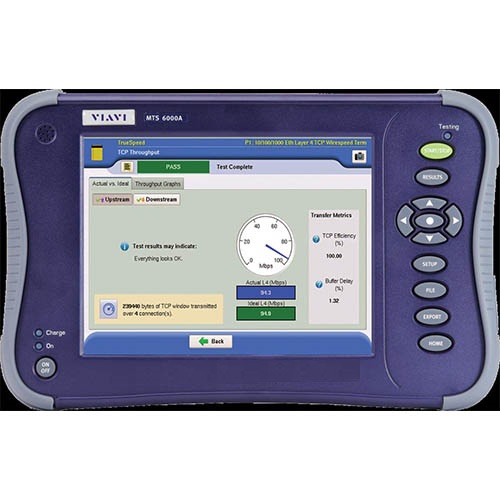

•MTS-6000AV2 平台（带彩色触摸屏），EM6000AV2S
•MTS-6000A V2 平台（带高清彩色触摸屏），EM60000AV2M
主机选件
•内置光功率计和 VFL（带 2.5 mm UPP 连接器）：E80EPMVFL
•内置光话机（要配置适配器）： E80ETS
•内置光话机（要配置适配器）和光功率计（2.5 mm UPP 连接器）：E80ETSPM
•内置光话机（要配置适配器）、光功率计和 VFL（2.5 mm UPP 连接器）：E80ETSPMVFL
•内置 WiFi 选件：E60V2WIFI
•内置蓝牙选件：E60V2BLUE
•附加的高性能锂离子可充电电池 E60LIHP1
•100 GB SATA 硬盘选件（传输应用必需）：E60V2HDISK
附件
•点烟器电源适配器： E80lighter
•适用于 6000A (V2) 的全包式手提箱 ：ESCASE6KV2
•软质手提箱： E40SCASE1
应用软件
•光纤迹线查看软件（免费）：EOFS-110
•光纤迹线软件（用于后处理）：EOFS-100
•光纤光缆软件（用于验收报告生成）：EOFS-200
光时域反射模块
常用模块
|
型号 |
应用 |
波长 |
动态范围 |
盲区 |
|
E8126B |
中距单模 |
1310/1550nm |
41/40dB |
0.65m/2m |
|
E8136B |
中距单模 |
1310/1550/1625nm |
41/40/40dB |
0.65m/2m |
|
E8126C |
长距单模 |
1310/1550nm |
45/45dB |
0.6m/2m |
|
E8136C |
长距单模 |
1310/1550/1625nm |
45/45/44dB |
0.6m/2m |
|
E8139C |
长距单模 |
1310/1490/1550nm |
45/44.5/45dB |
0.6m/2m |
|
E8126D |
超长距单模 |
1310/1550nm |
50/50dB |
0.5m/2.5m |
|
E8136D |
超长距单模 |
1310/1550/1625nm |
50/50/50dB |
0.5m/2.5m |
高分辨率多模应用
|
型号 |
波长 |
动态范围 |
盲区 |
|
MTS6000AV2-OTDR-RDZMM测试包※ |
850nm |
16dB |
0.2m/0.4m |
|
E8123AV |
850/1300nm |
24/24dB |
事件盲区:0.2m/0.25m；衰减盲区:1.5m/2.1m |
※测试包：包含MTS6000Av2主机，内置光功率计和VFL可见光故障查找器，PC插芯，SC和FC连接器，软携带包
多模应用
|
型号 |
应用 |
波长 |
动态范围 |
盲区 |
|
E8123SRL |
高分辨率多模 |
850/1300nm |
24/24dB |
0.5m/2m |
|
E8146SRL |
高分辨率单/多模 |
850/1300/1310/1550nm |
24/24dB；40/38dB |
0.5m/2m 0.8m/4m |
PON网络在线测试
|
型号 |
应用 |
波长 |
动态范围 |
盲区 |
|
E81162C |
在线长距离PON网络 |
滤波1625nm |
44dB |
0.6m/2m |
|
E81165C |
在线长距离PON网络 |
滤波1650nm |
43dB |
0.6m/2m |
|
E8138C-65 |
在线长距离PON网络 |
1310/1550nm,滤波1650nm |
45/45dB,43dB |
0.6m/2m |
|
E81162D |
在线超长距离PON网络 |
滤波1625nm |
50dB |
0.6m/2m |
|
E81165D |
在线超长距离PON网络 |
滤波1650nm |
48dB |
0.6m/2m |
