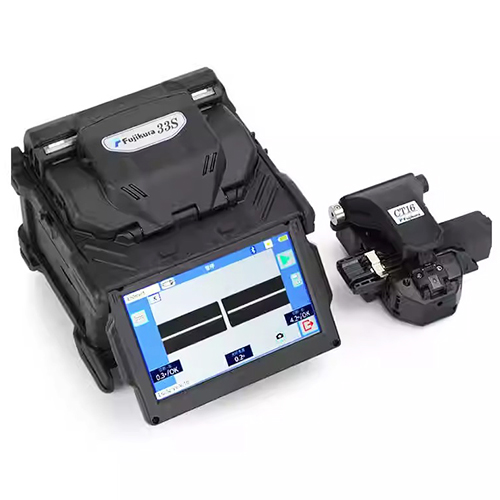

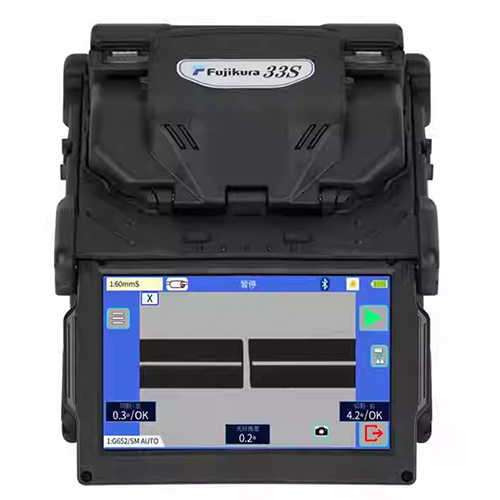

Fujikura 33S 4马达包层对准熔接机--- 27S熔接机的升级款

功能
最新款33S包层对准光纤熔接机在速度、精准、坚固方面有了全新的提升，可以轻松实现两侧光纤同时处理，大幅缩短操作时间。并且搭载了防风盖与护套压板联动机制，可以减少手动操作步骤使光纤熔接操作更加流畅。33S延续了之前藤仓熔接机的优势——智能熔接控制技术，可以提供稳定的低损耗熔接。外观上33S改为立方体结构，与27S相比缩小了40%的地面面积，以提供更大的可操作空间。

特点
●同时光纤制备技术，缩短操作时间
●支持同时剥离、切割、放置两根光纤
●支持光纤压板自动关闭功能
●防风盖及光纤压板联动技术
● 4.95英寸可翻转大屏显示
●光纤固定夹功能
●免工具更换电极棒
●外观小巧，方便携带

技术参数

光纤对准方式	活动V型槽包层对准
适用光纤类型	SMF(G.652)，MMF(G.651)，DSF(G.653)，NZDSF(G.655)，BIF(G.657)
包层直径	125μm
涂覆层直径	100μm至3mm(多功能护套压板，无需更换夹具)
光纤切割长度	约 5-16mm
熔接/加热模式	总共100个熔接模式和30个加热模式
熔接损耗	0.03dB (SM)，0.01dB (MM)，0.05dB (DS)，0.05dB (NZDS)
熔接时间	SM FAST模式: 6-8秒，SM AUTO 模式: 8~10秒
加热时间	60mm 模式:平均 21~23秒; 60mm s1im 模式:平均16~18秒
熔接结果存储	20000个熔接记录，100个熔接图像
光纤显示和放大倍数	X/Y单独或同时显示;放大倍数:132-300倍
拉力试验	约2N
对应热缩筐	60mm/40mm/20mm单芯以及各类皮线光缆和热熔接头使用套管
电极棒寿命	放电6000次以上
电池熔接加热次数	3190mAh锂电池;60mm 模式:约为 200次熔接和加热循环;60mm s1im 模式:约为230次熔接和加热循环
通信接口	USB2.0 ( Mini-B)用于PC连接，支持因特网联网软件升级; USB2.0 A type，约为 DC 5V,500mA，用于外接LED灯
操作条件	海披0~5000m，最大风速15m/s，温度-20~+50℃，相对湿度0-95%非冷凝
尺寸/重量	131Wx123Dx121H (mm)/1400g (包括电池)
三防性能	防震: 76cm高度底部向下坠落 防雨:降水量在10mm/hr的情况下10分钟，IPX2 防尘:暴露于灰尘中(0.1~500μm大小的硅酸铝颗粒)，IP5X

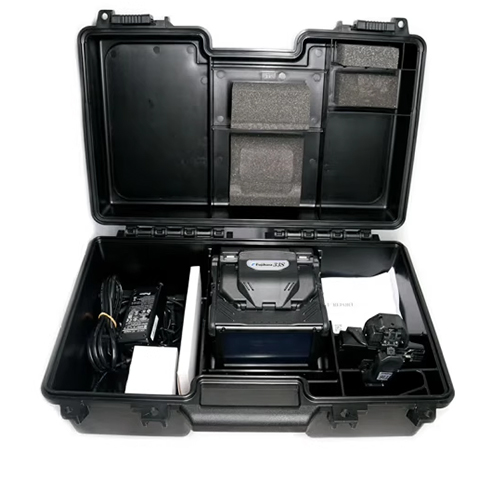

主机及附件

名称	型号                    数量
熔接机主机	33S                     1 台
光纤切割刀	CT16                   1  把
电池	BTR-17                 1 块
交流适配器	ADC-21                 1 个
交流电源线	ACC-12                 1 根
USB 线	USB-01                 1 根
备用电极棒	ELCT2-16B             1 对
米勒钳(四口)	SS05                    1 把
携带箱	CC-44                   1 个
快速操作手册	QRG-08-C               1 份


可选配件

名称	型号                   备注
光纤夹具	FH-70系列        可用于160μm、200μm、250μm、500μm、900mm涂层直径
	FH-60-DC250    250μm 用于入户光缆
	FH-FC-20/30     900μm 用于2mm/3mm直径光缆
	FH-60-LT900     900μm 松套管光缆
光纤夹具托盘	SP-04                光纤支架组底座
护套夹具	CLAMP-S35B    900μm 松套管光缆
单芯光纤剥除锢	SS03 (三口)      剥离直径 125/250/900μm SS01  (-口)        剥离直径125μm
三脚架安装套件	M-952056         1/4-20UNC
