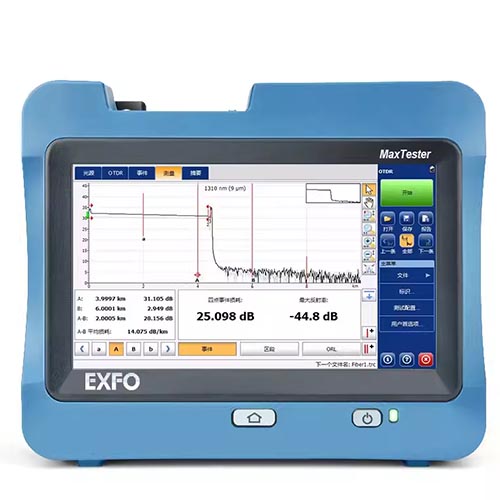

MaxTester 720C接入网OTDR
针对多模和单模接入网组建和故障诊断进行了优化。
功能全面的入门级专用OTDR，借鉴平板电脑设计，是在接入网中进行组建、故障诊断和日常现场测试的理想之选。
主要功能
●小巧轻便、便于携带、功能强大并借鉴平板电脑设计
●7英寸室外增强型触摸屏——在手持式测试仪中屏幕尺寸最大
●续航时间长达12小时
●单模时动态范围高达36 dB，多模时最高为29 Db
●在1625 nm时进行在线光纤测试
●支持iOLM：智能、动态的应用，只需点击一下，便可将复杂的OTDR曲线分析化繁为简
●坚固耐用，针对外场应用设计
应用
●接入网组建与故障诊断
●通过分光器进行FTTx/PON测试（最高可达1x32）
●中心局（CO）链路验证
●数据中心和专网
●LAN/WAN鉴定
●前传/回传（FTTA、FTTT、RRH、DAS和小蜂窝）
手持式OTDR......重新设计。
MAX-700B/C系列是第一款借鉴平板电脑设计的OTDR，它小巧轻便、便于携带且坚固耐用，适用于外场环境。它配备业内手持式测试仪中效率最高的7英寸室外增强型触摸屏，可提供前所未有的用户体验。它安装类似于Windows的直观GUI，确保新用户经过短期学习，便可迅速上手。此外，它还采用经过改进的OTDR 2环境，提供基于图标的功能、迅速启动、自动的宏弯查找器以及增强的自动与实时模式。
MAX-700B/C系列是名副其实的高性能OTDR，由全球领先的制造商提供。它可提供EXFO经过验证的OTDR质量和精度，以及最佳的光学性能，可随时确保首次成功开通。
除了长达12小时的电池续航时间可确保您安心使用外，它还提供即插即用型硬件选件，如可视故障定位仪（VFL）、功率计和USB工具，使技术人员的工作变得更加轻松。
总而言之，MAX-700B/C系列体积小巧，便于手持；同时功能强大，可满足您的所有需求！
针对您的测试需求量身设计的入门级解决方案
MAX-720C OTDR/iOLM单模和多模时的动态范围分别为36 dB和29 dB，并具有业内领先的盲区。这足以确保有效地测试相距很近的事件，如数据中心内的跳线或中心局（CO）中的配线架。MAX-720C还针对接入网中的点对点测试进行了优化，适合通过1x32分光器进行测试。
其它可用型号包括：
› MAX-715B：短接入网链路和FTTx最后一英里安装与故障诊断
› MAX-730C FTTH/PON：用于安装和维护，可通过分光器和P2P城域网进行测试
正在寻找基于图标的映射？
线性视图（所有EXFO OTDR的标准配置）
自2006年以来，我们的OTDR开始提供该线性视图，它以线性的方式为每个波长显示图标，从而简化OTDR曲线结果的解读。
该视图将从传统的单脉冲曲线上获取的数据点转换为反光和不反光图标。采用通过/未通过阈值，可更容易地在链路上精确确定故障位置。
经过改进的线性视图可灵活地显示OTDR图表及其线性视图，而不需要来回切换以分析光纤链路。
虽然该线性视图可简化单个脉宽曲线OTDR测试结果的解读，但用户仍需要设置OTDR参数。此外，还经常必须采集多个曲线来全面鉴定光纤链路。
适用于多模设备的四波长选件
该多模设备支持四波长功能，因此使用起来极为灵活。
通过软件秘钥激活单模波长，可以非常轻松、快速地升级到四波长选件。单模波长选件在工厂就进行了校准，因此您可以在升级后立即测试单模光纤，而不受其它任何限制。这可以帮助您节省时间和资金。
即插即用的光纤测试选件
MaxTester配备即插即用的光纤测试选件，您可以在需要时购买这些选件。不论何时，安装起来都易如反掌。您可以自己安装，不需要升级任何软件。
光功率计
这一款功率计（GeX）可测量高达27 dBm的功率，代表业内最高水平。它是测量光纤同轴电缆混合（HFC）网或高功率信号必
不可少的工具。在与支持自动波长选择/自动切换功能的光源结合使用时，这一款功率计可以在相同波长上自动同步，从而避
免任何测量不匹配的风险。
● 支持各种连接器
● 支持自动波长选择/自动切换
● 提供测量结果保存和报告功能
● 支持7个标准的校准波长
可视故障定位仪 (VFL)
除了其它信号损耗的原因外，即插即用的VFL还可轻松发现断裂、弯曲、故障连接器和熔接。 这种简单、基本的故障诊断工
具应成为现场技术人员工具箱的一部分。这款VFL可通过在单模或多模光纤上的确切故障点发出明亮的红光，从而指示故障
位置，其故障检测距离最高可达5 km（仅在与光功率计结合使用时提供）。
|
技术规格
|
|
显示器
|
7英寸 (178毫米)室外增强型触摸屏， 800 x 480 TFT
|
|
接口
|
两个USB 2.0端口
RJ45 LAN 10/1 00 Mbit/s
|
|
存储
|
2GB内存 (20000条OTDR曲线, 典型值)
|
|
电池
|
可充电锂聚合物电池
可根据Telcordia (Bellcore) TR-NWT-001138连续运行12小时
|
|
电源
|
电源AC/DC适配器，输入100-240 VAC，50-60Hz
|
|
波长 (nm)
|
850 ± 20/1300 ± 20/1310 ± 20/1550 ± 20/1625 ± 10
|
|
在线波长 (nm)
|
1650nm： 高通 >1595 nm
隔离度: >50 dB 从1270 nm到1585 nm
|
|
动态范围(dB)
|
27/29/36/35/35
|
|
事件盲区 (m)
|
单模：0.7
多模：0.5
|
|
衰减盲区 (m)
|
单模：3
多模：2.5
|
|
PON盲区（m）
|
35
|
|
距离范围 (km)
|
多模：0.1至40
单模：0.1至260
|
|
脉冲宽度 (ns)
|
多模：3至1000
单模：3至20000
|
|
注入条件
|
符合EF要求
|
|
线性度 (dB/dB)
|
士0.03
|
|
损耗闻值 (dB)
|
0.01
|
|
损耗分辨率 (dB)
|
0.001
|
|
采样分辨率 (m)
|
多模：0.04至5
单模：0.04至10
|
|
采样点数量
|
最多256000
|
|
距离不确定度 (m)
|
士 (0.75 + 0.0025% x 距离+采样分辨率)
|
|
测量时间
|
用户自定义（最长：60分钟）
|
|
反射精准度 (dB)
|
士2
|
|
典型实时刷新率(Hz)
|
3
|
|
一般规格
|
|
尺寸(HxWxD)
|
158 mm x 24 mmx 174 mm (6 in x 15/1s in x 6/ in)
|
|
重量
|
0.4 kg (0.9 lb)
|
|
温度
|
工作温度 0°C至50°C (32°F至122°F)
存储温度 -40°C至70°C (-40°F至158F)
|
|
相对湿度
|
0%至95%(非冷凝)
|
|
光源
|
|
输出功率（dBm）
|
多模：-3
单模：-6
|
|
调制方式
|
CW、1 kHz、2 kHz
|
|
内置功率计规格（GeX）(可选）
|
|
校准波长 (nm)
|
850、1300、1310、1490、1550、1625、1650
|
|
功率范围 (dBm)
|
27至-50
|
|
不确定度 (dB)
|
士0.5% ± 10 nW
|
|
显示分辨率（dB）
|
0.01 = 最大值至–40 dBm
0.1 = –40 dBm至–50 dBm
|
|
自动偏移置零范围
|
最大功率至–30 dBm
|
|
音频信号检测（Hz）
|
270/330/1000/2000
|
|
可视故障定位仪（VFL）（可选）
|
|
激光，650 nm ± 10 nm
|
|
CW/调制1 Hz
|
|
62.5/125 μm时的典型Pout：>–1.5 dBm（0.7 mW）
|
|
激光防护：2级
|
最重要的是，MAX-700B/C系列最终将基于OTDR的智能应用程序iOLM引入到手持式测试设备市场。这款高级软件只需点击一下，便可将最复杂的曲线分析化繁为简。
